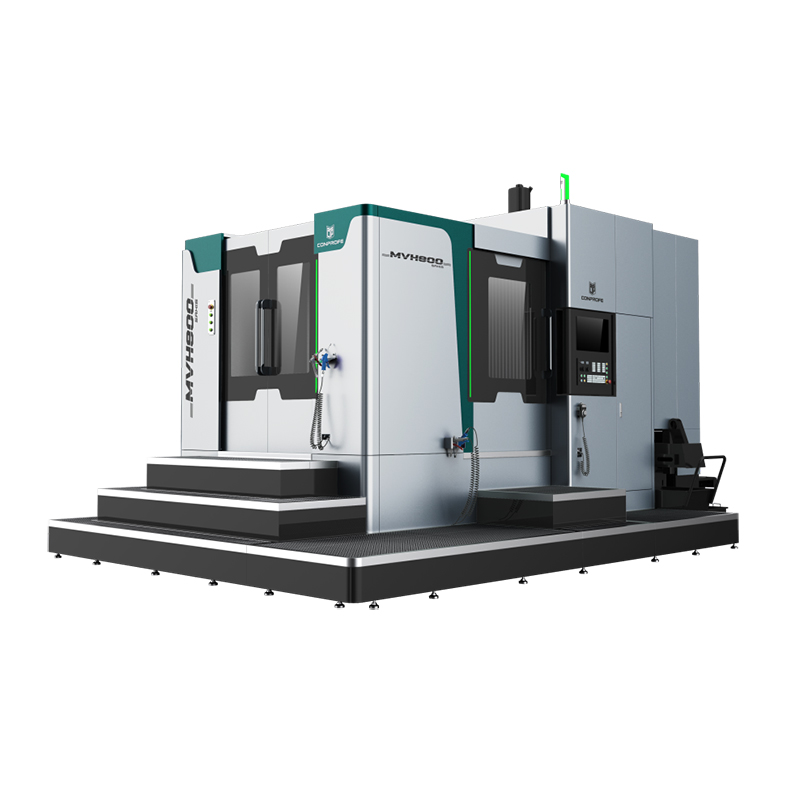

超声绿色立卧转换五轴联动加工中心
◆ 配置z6首页自主研发智能化超声加工技术
◆ 配置z6首页自主研发超临界二氧化碳低温冷却技术及微量光滑冷却技术
◆ 所有轴均选取全关环节造，，， ，，， ，X/Y/Z轴定位精度8μm，，， ，，， ，沉复定位精度4μm； ；；；；；B/C轴定位精度8角秒，，， ，，， ，沉复定位精度4角秒
◆ 回转轴均选取无反向间隙、无传动机械磨损直驱技术

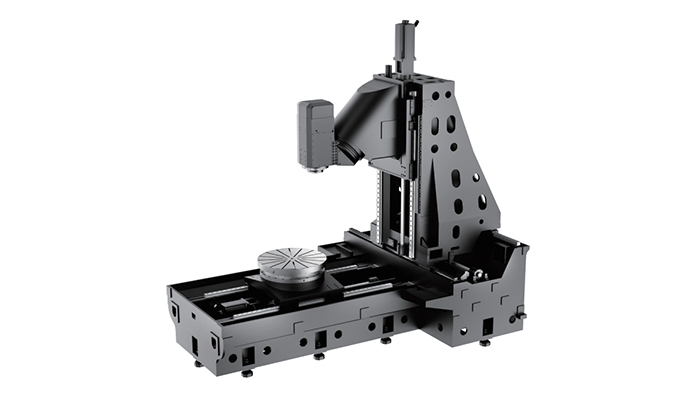

◆ 选取刚性优良的正T型整体床身和框式立柱结构设计 ◆ 结合有限元分析软件，，， ，，， ，通过对零件、部件、整机进行变形、频率分析推算，，， ，，， ，合理优化铸件结构，，， ，，， ，提高整机刚性，，， ，，， ，减幼变形 |  |

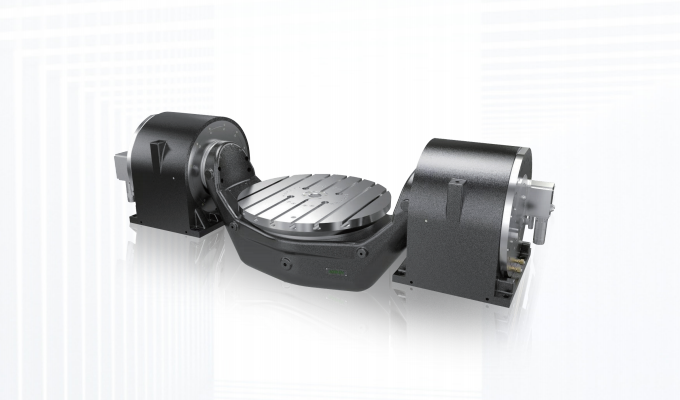

| ◆ 配置摇篮直驱转台 ◆ A/B轴为高速、高精直驱DDR电机 ◆ A/B轴定位精度可达8角秒，，， ，，， ，沉复定位精度可达4角秒 ◆ A/B轴拥有高刚性和靠得住性的夹紧、放松机构设计 ◆ A/B轴检测均选取进口高精度的圆光栅 ◆ 转台拥有较大领域的加工预留空间 |

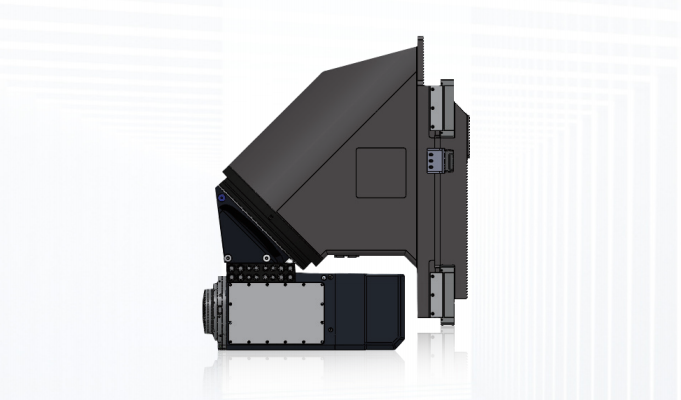

◆ 配置45度摆头 ◆ B/C轴为高速、高精直驱DDR电机 ◆ B/C轴定位精度可达8角秒，，， ，，， ，沉复定位精度可达4角秒 ◆ B/C轴拥有高刚性和靠得住性的夹紧、放松机构设计 ◆ B/C轴检测均选取进口高精度的圆光栅 ◆ 电主轴选取模 ？？ ？？？榛杓疲，， ，，， ，在装置尺寸不调整情况下能够选配分歧大幼扭矩功率 |  |

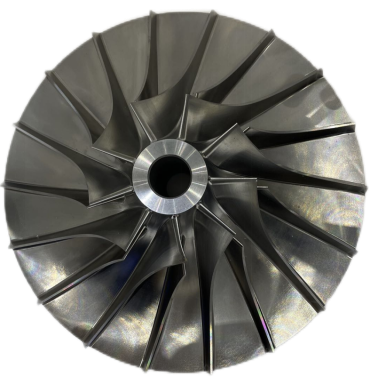

 不锈钢整体叶轮 |
 航空铝分度盘 |
| 项目 | 单元 | MVH800-5AXIS |
| X/Y/Z轴加工行程 | mm | 12,00x11,00x900 |
| 工作台尺寸 | mm | Φ800 |
| 工作台最大负载 | kg | 1,,500 |
| X/Y/Z轴急剧移动速度 | m/min. | 40 |
| 主轴转速（最高） | rpm | 15,000 |
| 锥孔规格 | — | HSK-A100 |
| 刀库容量 | 把 | 40 |
| 最大刀具直径（满刀/邻空） | mm | 125/250 |
| 最大刀具长度 | mm | 500 |
| 最大刀具质量 | kg | 25 |
标配：
◆ 主机 | ◆ 恒温冷却系统 |
◆ 智能超声波加工系统 | ◆ 红表线工件测头 |
◆ 电主轴 | ◆ 激光对刀仪 |
| ◆ 40位链式刀库 | ◆ 表挂式手轮 |
| ◆ 自动换刀装置（ATC） | ◆ 手动清洁气枪 |
| ◆ 海德汉或一致级光栅尺 | ◆ 手动冲刷水枪 |
| ◆ 液压系统 | ◆ 电箱热互换器 |
| ◆ 集中式自动光滑系统 | ◆ 三色警示灯 |
| ◆ 刀具表冷却系统 | ◆ 安全门锁 |
| ◆ 机内双螺旋排屑器 | ◆ 五轴联动系统（含RTCP职能） |
| ◆ 机表排屑器及幼车[配链板式（加工钢件）] | ◆ 防碰撞职能 |
选配：
◆ 60、80位链式刀库 | ◆ 低温冷风冷却系统 |
| ◆ 中心出水单元 | ◆ 超临界二氧化碳冷却系统 |
| ◆ 油雾网络器 | ◆ 超低温液氮冷却系统 |
| ◆ 超声波振幅丈量系统 | ◆ 微量光滑系统 |
| ◆ 三合一技术（US+ScCO2+MQL） |
配置合用机型：MVH800-5AXIS
